QUADRA IP/QH5

(UGR<19)

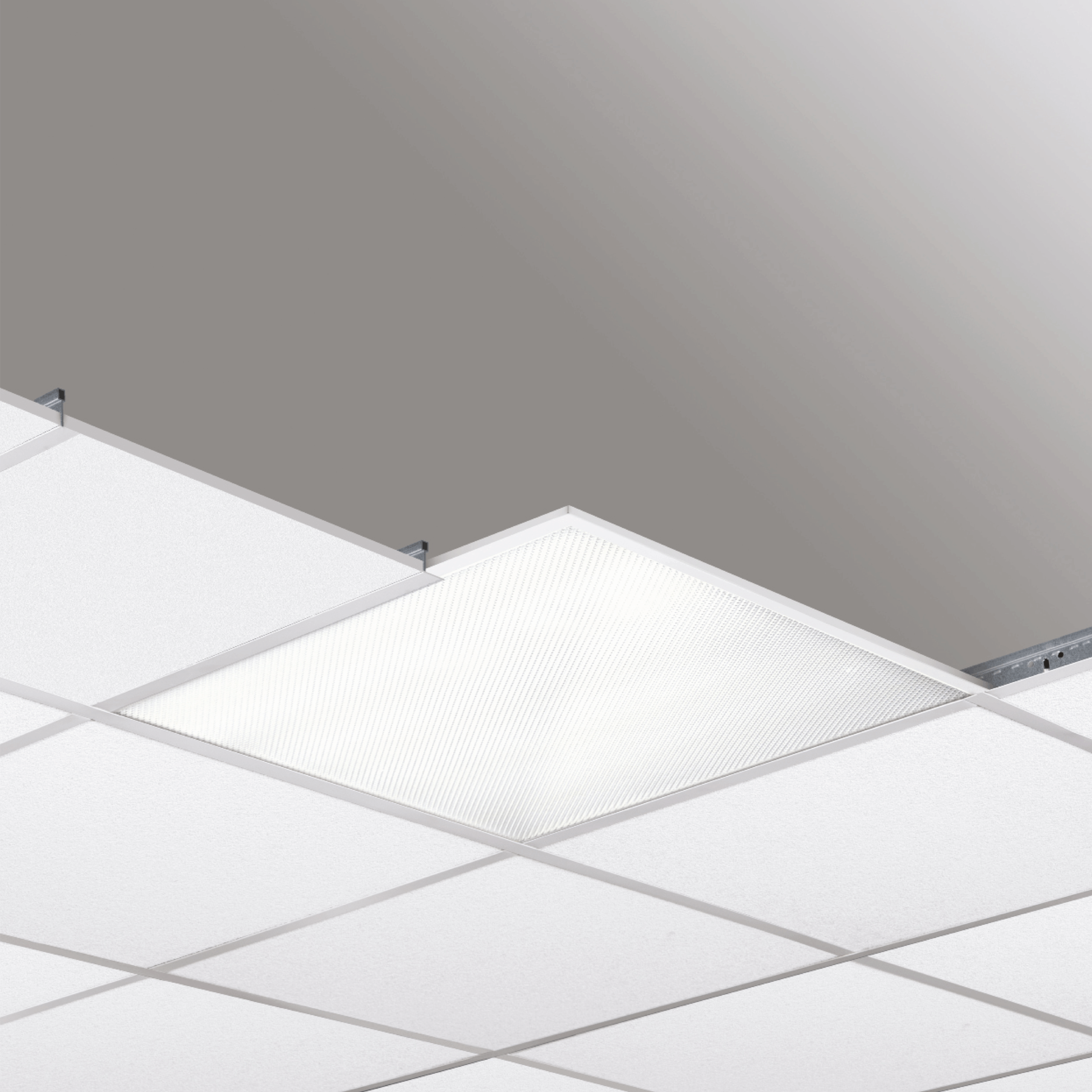

Apparecchio led BACKLIGHT multinstallazione, adatto per installazioni, ad incasso in appoggio per controsoffitti in pannelli aventi struttura portante a vista 15/24 mm, ad incasso in battuta con staffe (incluse), per controsoffitti a struttura nascosta, ad incasso in controsoffitti in cartongesso (tramite accessorio) o a plafone (tramite accessorio). Corpo in lamiera d’acciaio, verniciato con polveri epossipoliestere di colore bianco, antingiallente con finitura goffrata fine, pretrattamento di fosfatazione e sgrassaggio. Diffusore in policarbonato microprismatico antiabbagliamento ed antiriflesso.

Categorie: Led, QUADRA IP - 1814, art. 1814 Quadra IP, art. 1814 Quadra IP, Luoghi di Cura

Codici: 100

Colore: Bianco opaco

Estratto Catalogo

Istruzioni di installazione

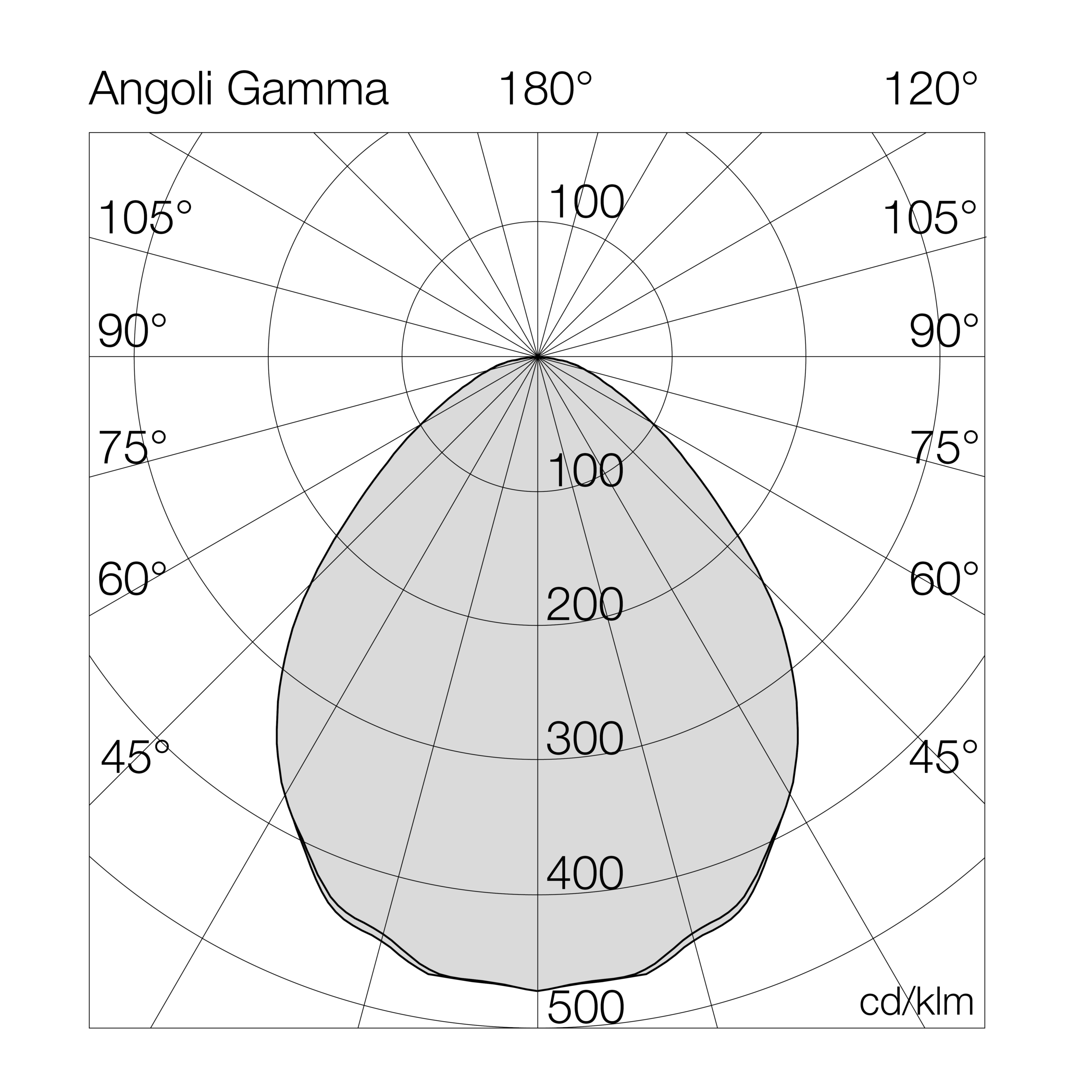

Dati fotometrici

Legenda

Art.	Mod.	°K (CRI)		W tot.	Options
1814	QH5	4	= 4000°K (CRI >80)	24	EL	= on/off (DIP-switch)
		9	= 4000°K (CRI >90)	32	LD	= dali 2 / dali 2 push
				44	D1	= dali 2 + em.1h
				48	E1	= em. 1h (DIP-switch)
					E3	= em. 3h (DIP-switch)

Codici

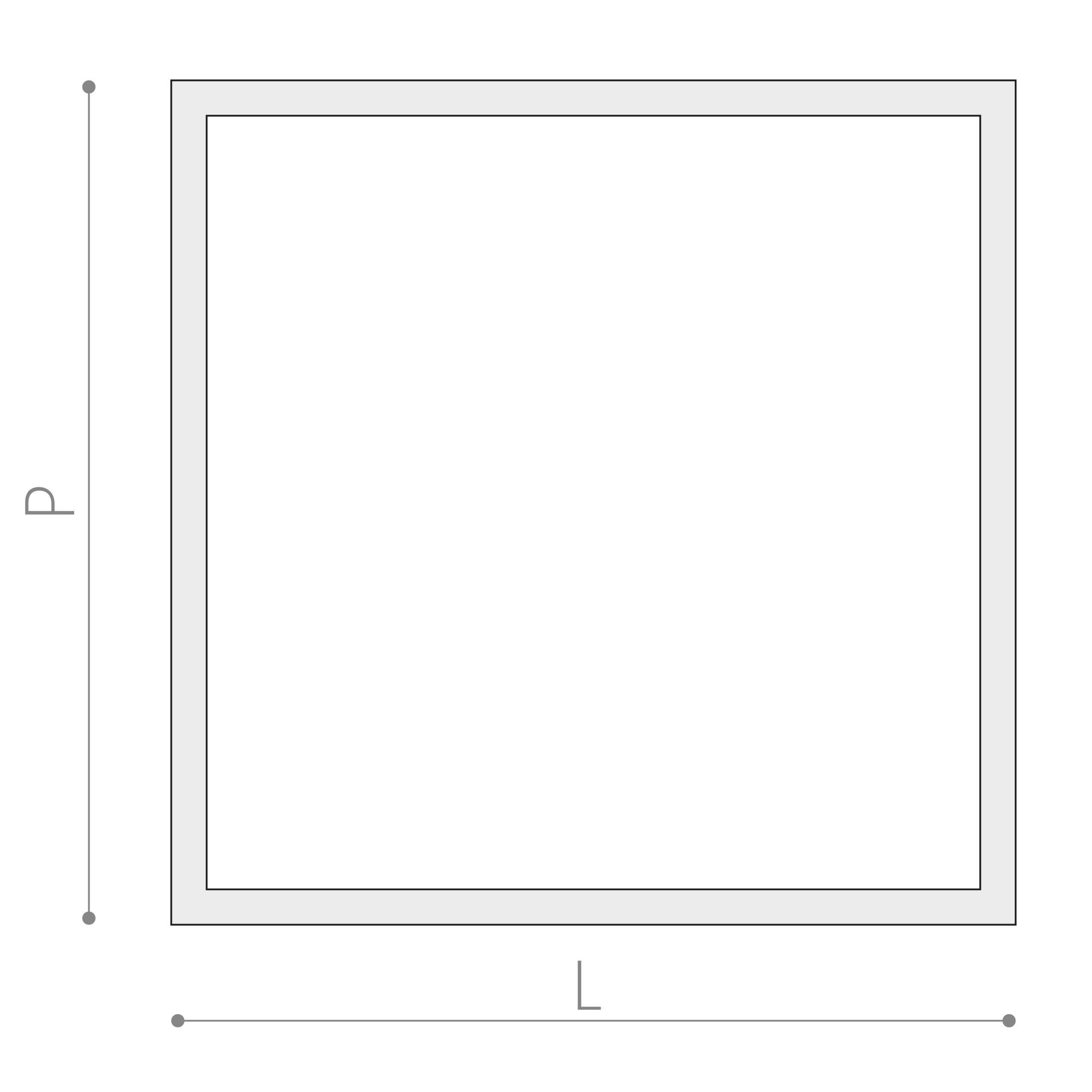

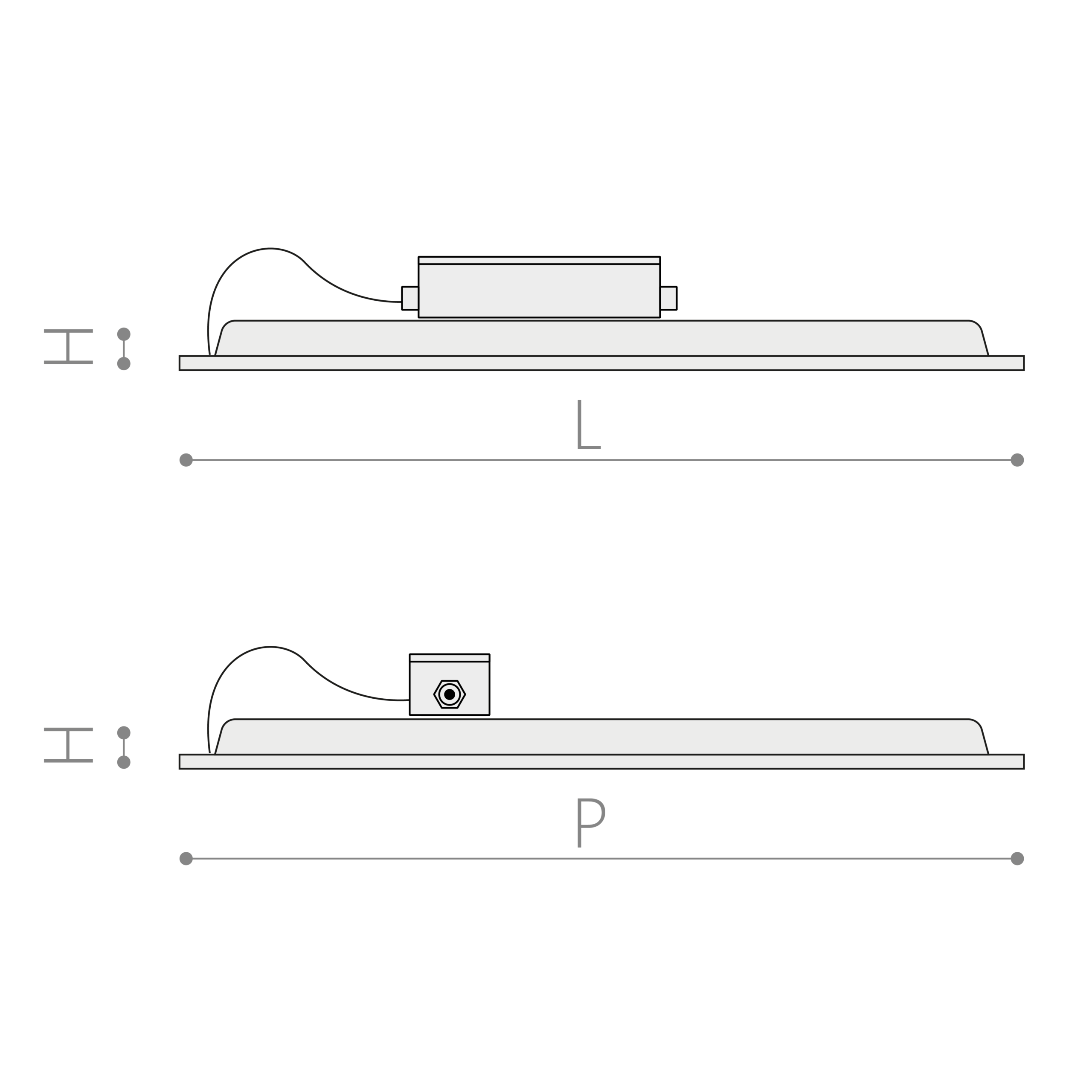

Codice	W tot.	mA	°K - CRI	Opzioni	Lumen OUTPUT	Lm/W	L (mm)	P (mm)	H (mm)	D (mm)	Kg
1814QH5424EL	24	-	4000°K - CRI>80	on/off	3223	134	595	595	35	-	2.5
1814QH5425EL	25	-	4000°K - CRI>80	on/off (DIP-switch)	3341	134	595	595	35	-	2.5
1814QH5427EL	27	-	4000°K - CRI>80	on/off (DIP-switch)	3555	132	595	595	35	-	2.5
1814QH5429EL	29	-	4000°K - CRI>80	on/off (DIP-switch)	3824	132	595	595	35	-	2.5
1814QH5432EL	32	-	4000°K - CRI>80	on/off (DIP-switch)	4158	130	595	595	35	-	2.5
1814QH5436EL	36	-	4000°K - CRI>80	on/off (DIP-switch)	4642	129	595	595	35	-	2.5
1814QH5438EL	38	-	4000°K - CRI>80	on/off (DIP-switch)	4732	125	595	595	35	-	2.5
1814QH5442EL	42	-	4000°K - CRI>80	on/off (DIP-switch)	5113	122	595	595	35	-	2.5
1814QH5444EL	44	-	4000°K - CRI>80	on/off (DIP-switch)	5339	121	595	595	35	-	2.5
1814QH5448EL	48	-	4000°K - CRI>80	on/off	5795	121	595	595	35	-	2.5
1814QH5424LD	24	-	4000°K - CRI>80	dali 2 / dali 2 push	3223	134	595	595	35	-	2.5
1814QH5425LD	25	-	4000°K - CRI>80	dali 2 / dali 2 push	3341	134	595	595	35	-	2.5
1814QH5427LD	27	-	4000°K - CRI>80	dali 2 / dali 2 push	3555	132	595	595	35	-	2.5
1814QH5429LD	29	-	4000°K - CRI>80	dali 2 / dali 2 push	3824	132	595	595	35	-	2.5
1814QH5432LD	32	-	4000°K - CRI>80	dali 2 / dali 2 push	4158	130	595	595	35	-	2.5
1814QH5436LD	36	-	4000°K - CRI>80	dali 2 / dali 2 push	4642	129	595	595	35	-	2.5
1814QH5438LD	38	-	4000°K - CRI>80	dali 2 / dali 2 push	4732	125	595	595	35	-	2.5
1814QH5442LD	42	-	4000°K - CRI>80	dali 2 / dali 2 push	5113	122	595	595	35	-	2.5
1814QH5444LD	44	-	4000°K - CRI>80	dali 2 / dali 2 push	5339	121	595	595	35	-	2.5
1814QH5448LD	48	-	4000°K - CRI>80	dali 2 / dali 2 push	5795	121	595	595	35	-	2.5
